梯式多孔桥架-梯式多孔桥架厂家-规格型号-价格优惠

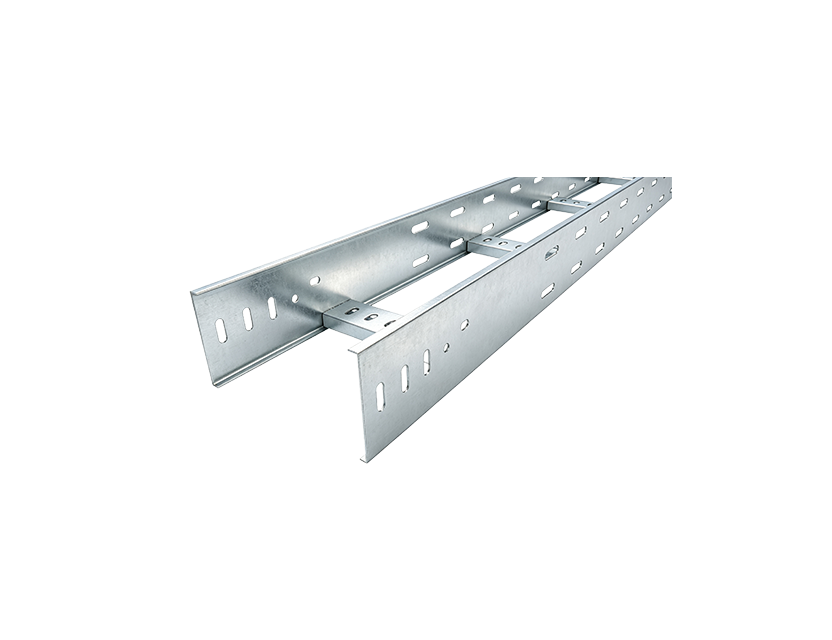

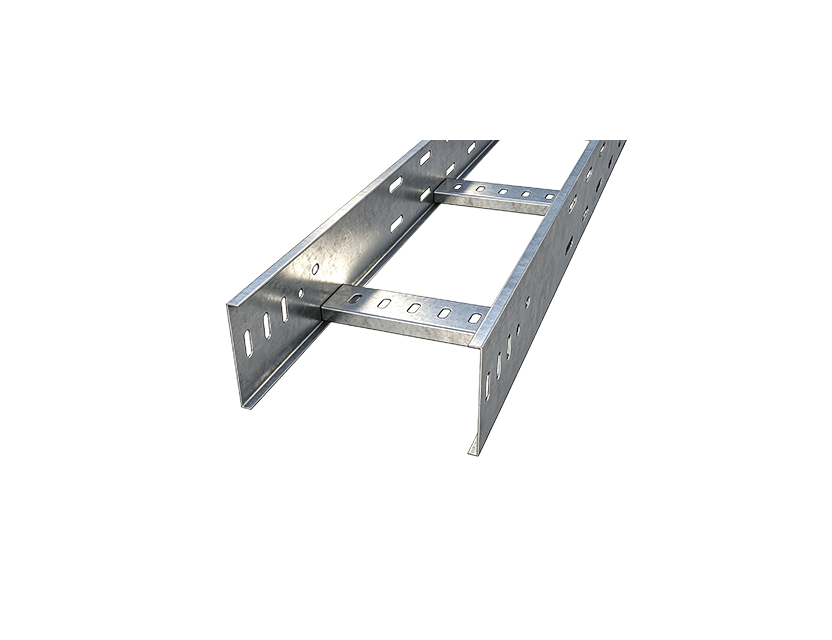

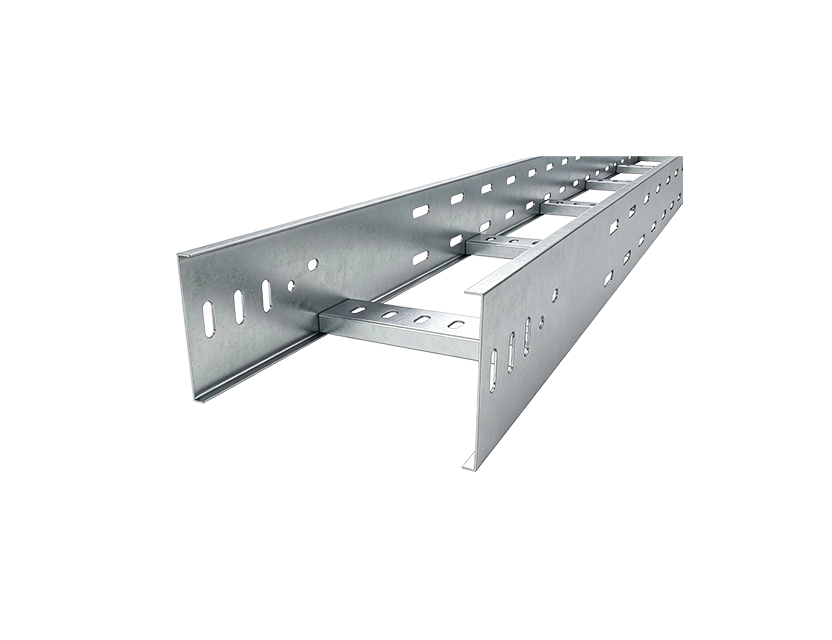

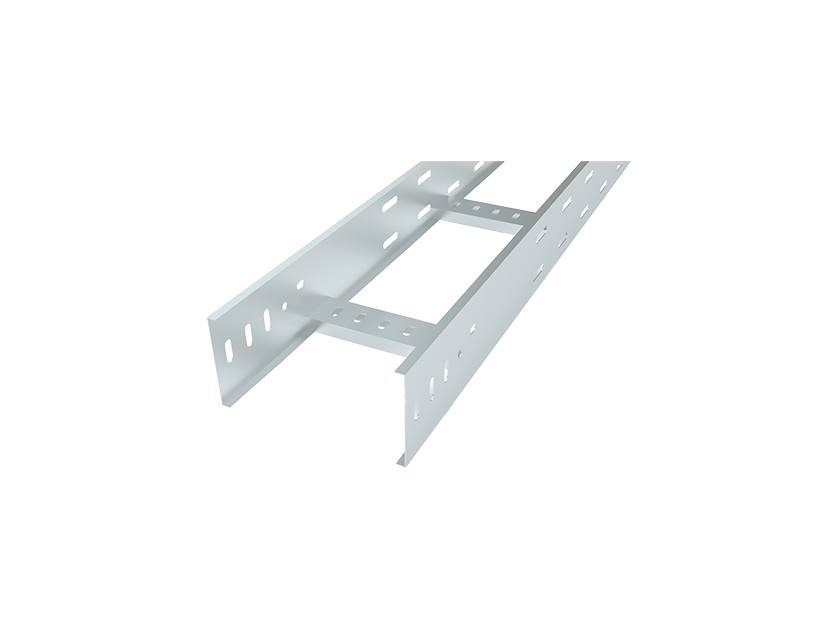

一、梯式多孔桥架产品描述

梯式多孔桥架（梯边梯称全打孔）按照 JB/T 10216 标准生产；主体由两侧梯边、等距梯称（横担）焊接 / 组装而成，梯边侧板、承载梯称全部均匀预制冲孔，整体全域镂空多孔结构，是兼顾散热、多方位线缆固定的开放式电缆支撑构件。不同于普通只在梯边打孔的梯架，梯称自带孔位，线缆绑扎、固定、接地、辅助固定可直接在横担上操作，配套弯通、三通、四通、变径、支吊架等全套配件，多用于轻载、散热需求高、点位固定多的强弱电布线工程。

二、梯式多孔桥架结构特性

1. 全域冲孔结构：梯边侧板 + 梯称（横担）双面冲孔，孔位规整统一，横担不再是实心结构，上下通透，多方位预留固定点位。
2. 开放式梯型骨架：梯称等距排布，无封闭底板，空气可以上下、侧向流通，积水、浮尘可自然掉落。
3. 模块化拼接体系：直线段、异形件标准化接口，螺栓连接；可加装分隔板、盖板，适配强弱电分仓敷设。
4. 力学特性区分：冲孔削弱梯称截面承载力，同等板厚下，相比 “仅梯边打孔、梯称实心” 的梯架，额定承载更低，更适合轻载场景；重载项目需加厚板材、缩小冲孔孔径、加密梯称间距补偿强度。

三、梯式多孔桥架核心优势

1. 固定点位丰富，布线灵活：不仅侧边可固定，横担自带孔，扎带、卡扣、线卡、接地跨接线、线缆限位件都能直接固定在梯称上，线缆排布规整，不易滑移。
2. 散热能力更强：全域多孔对流，通风通道更多，线缆散热效率优于单边冲孔梯架，适合对温升敏感的线路。
3. 现场免打孔：所有固定孔预制完成，施工现场无需二次钻孔，减少噪音、机具消耗，提升布线工序效率。
4. 巡检维护直观：通透镂空结构，可直接查看电缆外皮、测温、增减线缆，后期改造扩容简单。
5. 防腐方案齐全：支持电镀锌、热浸锌、静电喷塑、不锈钢钝化、防火涂层等表面处理，适配室内、户外、潮湿环境。
6. 接地点位多：多处预留接地孔，接地跨接方案选择多，方便多点接地，满足电气验收要求。

四、梯式多孔桥架适用场景

• 数据机房、IDC 机房：机房动力线、弱电控制线，散热优先、线缆需要多点位绑扎固定
• 光伏、储能辅线：汇流箱至逆变器之间轻载分支线缆（主干重载电缆不推荐）
• 楼宇机电：写字楼、商场、地下车库弱电系统、控制电缆、消防联动线路
• 工业车间：仪表信号线、控制电缆、低压小截面动力电缆布线
• 轨道交通、隧道弱电：信号线缆、通信线缆敷设，方便多点固定
• 不适用提示：大截面高压电缆、重载集中布线、大跨距长距离主干线路优先选用梯称实心、仅梯边冲孔的梯式桥架。

五、梯式多孔桥架选型提示

1. 荷载优先校核：梯称冲孔会降低承载能力，选型时必须核算电缆总重量；同等规格下，全打孔梯架允许荷载低于实心梯称款；重载、大跨距不建议选用本款。
2. 板材厚度补偿：确定选用全打孔款式时，建议适当加厚板厚、缩小冲孔直径、加密梯称间距，弥补冲孔带来的强度衰减。
3. 区分两种多孔梯架：询价时明确说明是梯边 + 梯称全打孔，避免供应商发成仅梯边冲孔的款式，两者承载力、单价不一样。
4. 线缆填充率控制：桥架内线缆总截面积不超规范限值，多孔款通风好，但线缆堆叠依然会影响散热。
5. 环境匹配表面工艺：室内干燥用电镀锌 / 喷塑；户外、沿海高盐雾选热浸锌；腐蚀环境选用 304/316L 不锈钢。
6. 配件统一配套：弯通、三通、托臂、吊框、接地件同厂配套，保证孔位对齐、接地连续性达标。
