铝合金桥架选型决策指南：从轻量化优势到全周期成本的技术解析

在电缆桥架的材料选型中，铝合金方案常被简单归类为“轻质”或“耐腐蚀”，但工程决策者面临的真实问题更为具体：减重带来的结构效益能否覆盖材料溢价？阳极氧化膜在特定环境下的衰减周期如何量化？大跨距场景下铝合金的刚度是否足以替代钢制？本文基于现行团体标准与行业数据，将铝合金桥架的技术特性转化为可比较、可验证的决策依据，供电气工程师与项目采购人员在方案比选时参考。

一、轻量化的工程价值：不止于“好安装”

铝合金的密度约为钢的1/3，这一物理事实投射到桥架产品上，意味着单位长度重量较钢制桥架降低40%以上。但轻量化真正的决策价值体现在两个隐性成本项上。

其一，支撑结构的连带节省。在数据中心、高层建筑或海上平台等场景中，桥架自重直接传导至吊架、立柱和建筑结构连接点。铝合金桥架减轻的荷载，允许吊架间距适当放宽或吊架型材规格降级。按行业安装惯例，直线段钢制桥架吊架间距通常为1.5米，而铝合金桥架在同等承载条件下可适度优化支架密度，减少膨胀螺栓与型钢用量。对于长距离敷设项目，这一部分辅材与人工的节省往往被低估。

其二，高空与受限空间作业效率。 6米跨距的铝合金直通桥架，两人即可完成抬运与就位，而同等规格钢制桥架需依赖机械吊装或四人以上协同。在工期敏感的数据中心改造或化工检修项目中，安装工时的压缩直接转化为项目交付速度。

需要客观指出的是，轻量化并非无边界优势。当额定均布载荷超过500kg/m或跨度要求超过6米时，铝合金的弹性模量（约69GPa）仅为钢的1/3左右，刚度短板显现，此时钢制或加强型铝合金方案更为稳妥。

二、耐腐蚀性的量化边界：氧化膜不是万能屏障

铝合金在大气中自然形成的氧化膜赋予其优于碳钢的耐蚀性，但工程选型需要区分“裸铝”与“表面处理铝”的性能差异。

根据《轻量化高强度铝合金电气桥架技术规范》的界定，合格产品的阳极氧化膜厚应不低于15μm，中性盐雾试验需达到1000小时无红锈。这一指标对应的是中等腐蚀环境下的长期可靠性，例如沿海地区非直接盐雾喷射面、城市户外有遮挡场所、一般化工园区的外围管廊。实际施工验收中，部分项目仅要求氧化膜厚≥10μm，属于底线控制，在高湿高盐环境中建议将验收门槛提高至15μm以上。

决策陷阱在于：铝合金桥架并非适用于所有“腐蚀环境”。在强酸碱直接溅射区域（如酸洗车间、化肥厂造粒塔周边），即使加厚氧化层也难以长期抵御，此时需考虑不锈钢或玻璃钢桥架。铝合金的真实优势区间是“碳钢会快速锈蚀、不锈钢又造价过高”的中等腐蚀地带——这正是多数沿海电厂、污水处理厂、地下车库的典型工况。

三、结构选型：梯式、托盘式与槽式的场景匹配

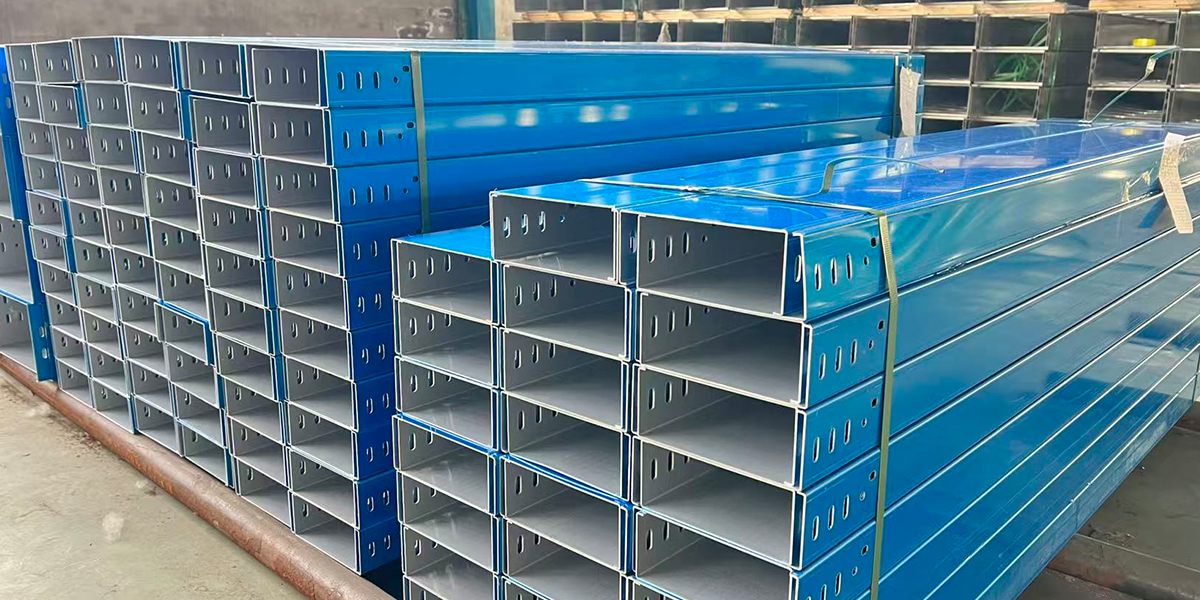

铝合金桥架的性能发挥高度依赖结构型式与敷设对象的匹配。三种主流结构的技术特征对比如下：

梯式桥架的横档间距通常不大于300mm，在承载单芯大截面电力电缆时，开放式结构利于热量散出，对电缆载流量有正面贡献。

托盘式在铝合金材质下常采用冲孔底板，兼顾散热与防止小动物侵入。

槽式全封闭结构在铝合金体系中需注意壁厚控制：侧板厚度建议不低于2.0mm，否则在跨距增大时易出现侧向挠曲。

一个常被忽视的细节是铝合金与钢制支吊架的电偶腐蚀问题。当铝合金桥架直接搁置在镀锌钢支架上且环境存在凝露或潮湿时，铝-锌接触面可能发生电化学腐蚀。规范做法是在接触面加装绝缘垫片或采用铝合金材质支架，这一措施在沿海项目中尤为必要。

四、全生命周期成本：初始溢价与隐性收益的平衡

铝合金桥架的采购单价通常高于热浸锌钢制桥架。行业数据显示，铝制桥架毛利率区间约22%–40%，反映其材料与表面处理成本的结构性偏高。但全生命周期核算需要纳入以下变量：

使用寿命差异。在同等中等腐蚀环境下，热浸锌钢制桥架的防腐层寿命约15–25年，而合格阳极氧化铝合金桥架的设计寿命可达30年以上，且无需中途补漆或镀层修复。对于设计寿命50年的建筑或工业设施，钢制桥架至少需要一次完整更换，而铝合金方案可能实现“一次安装、全周期使用”。

维护成本的隐性节省。钢制桥架在投运5–8年后通常需要巡检锈蚀点并局部修补，而铝合金桥架的氧化膜具有自修复特性（破损处重新钝化），日常维护仅限于连接螺栓复紧与积尘清理。在化工、沿海等维护窗口紧张的生产型项目中，这一差异直接关联停机成本。

决策临界点参考：当项目设计寿命超过25年、或桥架位于维护可达性差的吊顶内/管廊深处、或年维护预算受限时，铝合金方案的溢价具备可量化的回收路径。反之，临时建筑、干燥室内常规环境、或设计寿命15年以内的改造项目，热浸锌钢制方案的经济性更优。

五、选型核查清单

在最终确定铝合金桥架规格前，建议逐项确认：

材料牌号与状态。 6063-T5适用于一般承载与复杂截面挤压成型，6061-T6在抗拉强度（≥290MPa）和屈服强度上更优，适用于大跨距或重载场景。要求供应商提供材质证明书，而非仅标注“铝合金”统称。

表面处理验收标准。阳极氧化膜厚以μm级标注，粉末喷涂需明确涂层厚度（建议80–120μm）与附着力等级。高腐蚀环境可考虑“阳极氧化+封孔”或氟碳喷涂的复合处理，但需核算成本增幅。

接地连续性设计。铝合金桥架系统必须配置专用跨接线（铜编织线或黄绿铜芯线，截面积≥4mm²），连接处需打磨去除氧化层并涂导电膏，确保每段桥架间接地电阻不大于0.03Ω。此项在铝合金体系中比钢制更为关键，因铝表面氧化膜本身绝缘。

防火适配性提醒。铝合金熔点约660℃，在火灾场景下不具备钢制桥架的耐火完整性。若项目有消防部门认定的耐火时限要求（如1小时以上），需在桥架外增设防火板包裹或选用防火涂层方案，不可仅依赖铝合金本体。
